美国Murphy油位维持计LM500

Murphy油位维持计LM500

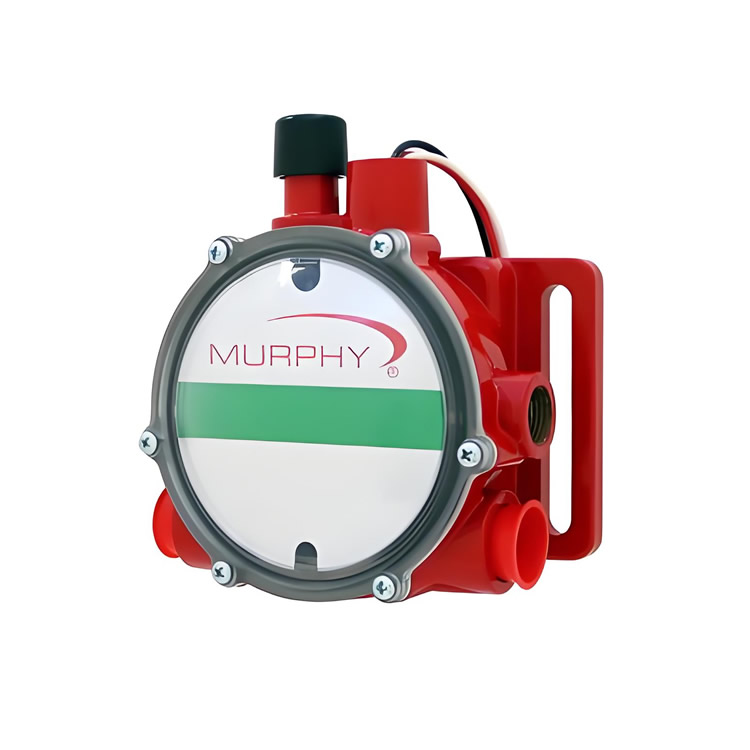

LM500油位维持器

LM500适用于任何尺寸发动机的油位维持，并支持需要三线快动开关的安装。其C型触点（三线制）可将控制器/报警器连接为闭环系统，形成高可靠性的故障敏感电路。应用数据请参考《LM500系列流量表》。

Murphy LM500-TF版配备测试功能，单次按压测试按钮即可验证浮子和开关的运行状态。该系列产品用于维持发动机、泵或压缩机的曲轴箱油位，调整至正常运行油位后可自动补充消耗的机油。若供油中断且设备持续运行，低油位开关将触发报警和/或设备停机。

工作原理

当曲轴箱油位下降时，LM500浮子同步下沉并打开拇指阀™，使机油从储油罐经LM500流入曲轴箱。油位恢复正常后，浮子上浮推动拇指阀关闭，停止供油。

拇指阀设计简洁独特，防堵塞且密封无泄漏。

LM500系列核心参数

1. 结构参数

部件 规格

壳体 压铸铝材质

观察窗 透明蛙眼设计（防污、耐冲击、耐高温聚碳酸酯，抗UV及热稳定）

刻度盘 高可视度白色背景，绿色实心带指示正常油位

浮子 304不锈钢

拇指阀材质 Viton™氟橡胶

2. 接口规格

接口类型 尺寸与位置

曲轴箱平衡通风口 1/2 NPTF（顶部）

入口 1/2 NPTF（侧部，配可拆卸滤网）

出口 2×3/4 NPTF（侧部） + 1×3/4 NPTF（底部）

线缆引线 18 AWG线径，长度14英寸±2英寸（355毫米）

导管接口 1/2英寸导管（顶部，内螺纹）

3. 性能参数

指标 数值

最大入口压力 9.5 psi / 25英尺油柱（压头）

最大壳体耐压 15 psi（103 kPa）

运行与停机最大油位差 2英寸（51毫米）

最大环境温度 250°F（121°C）

快动开关 SPDT触点，额定值：<br>10A/125VAC，0.5A/125VDC，10A/30VDC

物理尺寸

型号 尺寸（高×宽×深） 包装尺寸（高×宽×深） 重量

LM500/LM500-TF 6-9/16英寸×6-3/16英寸×3-1/2英寸 11英寸×9.5英寸×7.5英寸 3磅13.4盎司

（167mm×157mm×89mm） （279.4mm×241.3mm×190mm） （1.74kg）
