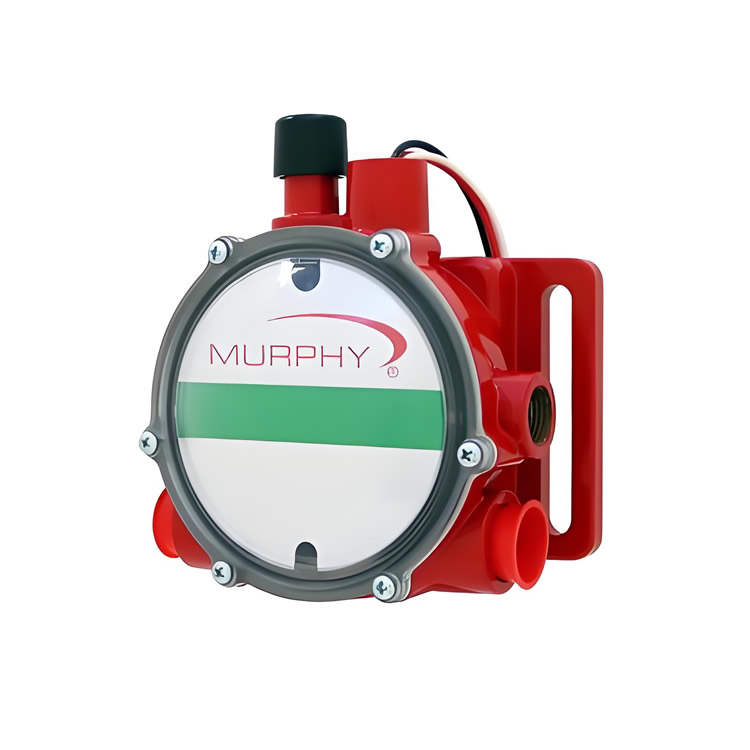

美国Murphy油位维持计LM500-TF

Murphy油位维持计LM500-TF

功能描述

LM500-TF用于维持发动机、泵或压缩机曲轴箱油位。当油位下降时，浮子下沉打开拇指阀（Thumb-Valve™），从油箱向曲轴箱补油；油位回升后浮子上浮关闭阀门。若供油中断导致油位持续下降，低油位开关将触发报警或设备停机。

LM500-TF专属功能

配备测试按钮，单次按压可验证浮子及开关是否正常工作，支持三线快动开关（Form C触点），实现闭环故障敏感电路。

工作原理

• 补油流程：曲轴箱油位↓ → 浮子下沉 → 拇指阀打开 → 油箱向曲轴箱供油

• 停止条件：油位达到设定值 → 浮子上浮 → 拇指阀关闭

安装选项

提供管道支架（适用Φ22mm管）和通用法兰套件，具体尺寸参见官网链接。

LM500-TF技术参数

类别 参数明细

机械接口 • 曲轴箱平衡通风口：1/2 NPTF（顶部）<br>• 入口：1/2 NPTF（带可拆卸滤网，侧部）<br>• 出口：2×3/4 NPTF（侧部）<br>• 出口：1×3/4 NPTF（底部）

核心部件 • 拇指阀材质：Viton氟橡胶<br>• 浮子：304不锈钢

电气规格 • 快动开关：SPDT触点<br>  - 10A/125VAC，0.5A/125VDC，10A/30VDC<br>• 导线：18 AWG，长度355mm±50mm<br>• 导管接口：1/2英寸（顶部）

结构材料 • 壳体：压铸铝<br>• 视窗：防污耐冲击聚碳酸酯（耐高温/UV）<br>• 表盘：白底绿色正常油位带

工况限制 • 最大入口压力：9.5 psi（25ft油柱）<br>• 最大壳体压力：15 psi（103 kPa）<br>• 运行/停机最大油位差：51mm<br>• 环境温度上限：121°C

物理尺寸 • 本体：167mm(H)×157mm(W)×89mm(D)<br>• 含包装：279mm(H)×241mm(W)×190mm(D)

重量 1.74 kg
