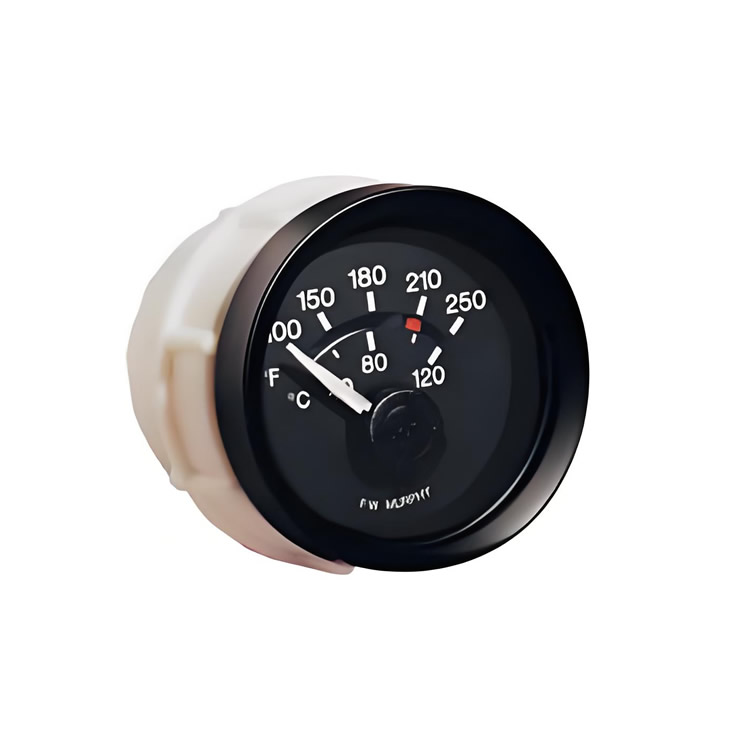

美国FW MURPHY 电动继电式仪表 EGS21 T-100-12-A

EGS21 T-100-12-A 规格参数

一、基本属性

• 型号系列：EGS21 系列电动继电式仪表

• 仪表类型：温度表

• 标称电压：12V 直流系统

• 触发类型：递增触发

二、结构与材料

• 外壳：聚酯（PBT）材质，全密封设计，防撞击、防水

• 表框：抛光 316 不锈钢（可选黑色或 SAE 型）

• 镜面：防紫外线透明聚碳酸酯

• 刻度盘：

  • 黑底白色刻度，背光启动后刻度显示红色

  • 双刻度显示（℃和°F）

  • 镜带设计，消除视觉误差

• 指针照明：指针装有“冷光”二极管，增强夜间可视度

三、电气特性

• 电源输入：12V DC

• 过压保护：可承受 200% 标称电压持续 5 分钟（符合 SAE J1810 标准）

• 极性反接保护：在工作温度范围内可无限时承受反接

• 传感器兼容性：

  • 一线接地传感器（EST）

  • 两线非接地传感器（ES2T）

  • 两线非接地传感器可驱动 2 个仪表（ESDT）

四、继电器输出功能（EGS21 系列特有）

• 传感元件：霍尔效应

• 输出信号：接地信号（沉降输出）

• 额定输出：300mA 恒定电流

• 触发点调节：

  • 可在刻度 90% 范围内调节触发值

  • 通过仪表背面用 1/16 inch 六角扳手调节

  • 触发点位置在镜带上显示

• 饱和输出电压：25℃时为 1.3–2.3V（输出开关压降）

五、环境适应性

• 工作温度：-40℃ 至 +85℃（-40℉ 至 +185℉）

• 存储温度：-60℃ 至 +85℃（-77℉ 至 +185℉）

• 环境防护：全密封设计，防潮湿、高低温、强腐蚀

• 认证标准：符合 SAE J1810 环境测试标准

六、接线与安装

• 接线方式：插头和引线

• 线规：18AWG（1.0 mm²）

• 线长：8 inch（203 mm）

• 安装提示：建议避免强烈震动
