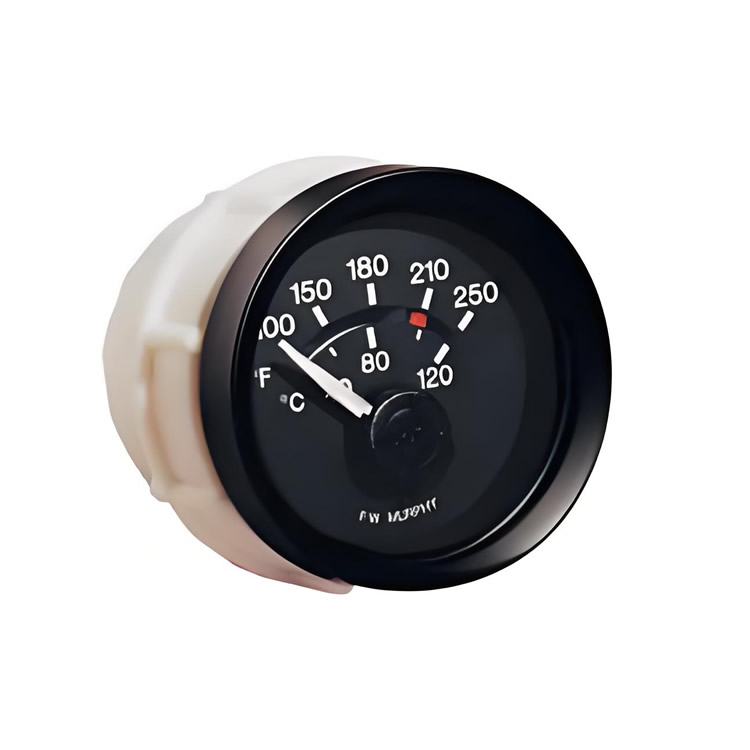

美国FW MURPHY 电动继电式仪表 EGS21 T-100-24-B

EGS21 T-100-24-B 型号规格参数

参数类别 规格描述

产品系列 EGS21 系列

仪表类型 电动继电式温度表

核心功能 显示温度，并配备可调基点的“霍尔效应”开关输出，可触发报警或关闭机器。

温度量程 100°C (根据文档中的温度量程表，T-100对应100°C，文档也提及有双刻度℃/°F显示)

电源输入 24V 直流系统 (注：仪表标称电压为12V，通过连接器总成内的降压电阻适用于24V系统)

触发类型 递增触发 (适用于温度表)

触发点调节 可在仪表背面用六角扳手调节，调节范围：刻度的90%以内；触发点在镜带上显示。

外壳材质 聚酯（PBT），全密封设计，防撞击、防水。

表框材质 抛光316不锈钢 (型号中的“A”选项)

镜面材质 防紫外线，透明聚碳酸酯。

刻度盘 黑底，白色刻度（背光启动后显示为红色）；双刻度(℃、°F)显示；镜带设计消除视觉误差。

指针照明 指针上装有“冷光”二极管，增加夜间可视度。

接线方式 插头和引线，线径：18AWG(1.0mm²)，线长：8英寸(203mm)。

工作温度 -40°C 至 +85°C

存储温度 -60°C 至 +85°C

过压保护 可承受200%标称电压持续5分钟。

极性反接保护 在工作温度范围内可无限时承受。

环境标准 符合SAE J1810标准。

输出额定值 霍尔效应输出，额定300mA恒定电流，饱和输出电压（压降）1.3-2.3V（25℃时）。

EGS21 T-100-24-A 是一款专为24V工程机械设计的高精度、带报警功能的耐用水温表。它具备全密封外壳、优良的环境适应性（耐高低温、防腐蚀）、清晰的显示以及灵活的报警点设置功能，符合行业标准，适用于各种恶劣工况。
