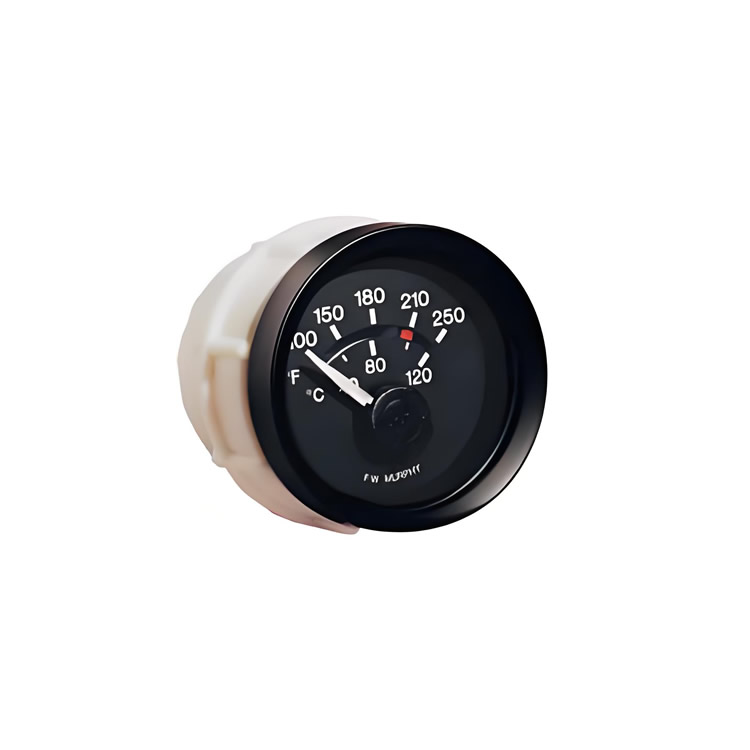

美国FW MURPHY 电动继电式仪表EGS21 T-300-12-A

MURPHY 电动继电式仪表EGS21 T-300-12-A

1. 基本型号信息

•   系列: EGS21（电动继电式仪表）

•   仪表类型: 温度表

•   量程: 300°F

•   电源系统: 12V直流

2. 主要技术规格

•   外壳: 聚酯（PBT）材料，全密封设计，防撞击、防水

•   镜面: 防紫外线，透明聚碳酸酯

•   刻度盘: 黑底，白色刻度；背光启动后刻度显示为红色；双刻度（℃、°F）显示；镜带设计消除视觉误差

•   指针照明: 装有“冷光”二极管，增加夜间可视度

•   工作温度: -40°C 至 +85°C（-40°F 至 +185°F）

•   存储温度: -60°C 至 +85°C（-77°F 至 +185°F）

•   过压保护: 最多可承受200%标称电压（24V）达5分钟，符合SAE J1810标准

•   极性反接保护: 在工作温度范围内，可无限时承受极性反接

•   环境测试: 符合SAE J1810标准，适用于潮湿、高/低温、强腐蚀等恶劣环境

•   接线: 插头和引线，线径18AWG（1.0mm²），线长8英寸（203mm）

3. 继电式功能（EGS21系列特有）

•   传感元件: 霍尔效应

•   输出信号: 接地信号（沉降输出）

•   输出额定值: 300mA恒定电流

•   触发方式: 递增触发（适用于温度表）

•   触发点调节: 可在仪表背面使用1/16英寸六角扳手调节，调节范围为刻度的90%

•   触发点指示: 在镜带上显示触发点位置

•   功能: 可触发报警或关闭机器

•   饱和输出电压: 25°C时为1.3-2.3V（输出开关压降）

EGS21 T-300-12-A是一款专为12V系统工程机械设计的、量程为300°F的电动继电式温度表。它具备高精度、全密封、耐恶劣环境的特点，并集成了可调节的报警开关功能，可在温度达到设定值时输出信号。其表框为标准的抛光316不锈钢。
